Рефлектометрический модуль Yokogawa AQ7292A-UFC/PC/SLS (SM 1310nm/1550nm,50/50dB)
Общее описание:
Особенности:
Преимущества:
Применение модулей Yokogawa
|
Модель |
Число длин волн |
Число портов |
1310 нм |
1550 нм |
1625 нм |
1650 нм (Порт 2) |
|
AQ7292A |
2 |
1 |
39 |
37 |
— |
— |
|
AQ7293A |
2 |
1 |
43 |
42 |
— |
— |
|
AQ7294A |
2 |
1 |
47 |
47 |
— |
— |
|
AQ7293F |
3 |
2 |
43 |
42 |
— |
40* |
|
AQ7293H |
3 |
1 |
43 |
42 |
40 |
— |
|
AQ7294H |
3 |
1 |
47 |
47 |
45 |
— |
*² при использовании внешнего фильтра
Характеристики модулей YOKOGAWA
|
Название |
Спецификация |
|||||||||
|
Модель |
Yokogawa AQ7292A |
Yokogawa AQ7293A |
Yokogawa AQ7294A |
Yokogawa AQ7293F |
Yokogawa AQ7293H |
Yokogawa AQ7294H |
||||
|
Длины волн (нм) |
1310 ±20/ 1550 ±20 |
1310 ±20/ 1550 ±20 |
1310 ±20/ 1550 ±20 |
1310 ±20/ 1550 ±20, 1650 ±5*7 |
1310 ±20/ 1550 ±20/ 1625 ±20 |
1310 ±20/ 1550 ±20/ 1625 ±20 |
||||
|
Оптических портов |
1 |
2 (Port 2: 1650 нм, including a filter) |
1 |
|||||||
|
Оптическое волокно |
SM(ITU-T G.652) |
|||||||||
|
Диапазон длин (км) |
0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 300, 400, 512 |
|||||||||
|
Длительность измерительного импульса (нс) |
3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000 |
|||||||||
|
Шаг измерения |
Минимально 2 см |
|||||||||
|
Точек измерения |
До 256000 |
|||||||||
|
Точность измерения длины (м) |
± (0.75 m + Измеряемое расстояние × 2 × 10–5 + шаг измерения) |
|||||||||
|
Мертвая зона по затуханию *2 (м) |
3.5/4 |
2.5/3.5 |
2.5/3.5 |
2.5/3.5, 3.5 |
2.5/3.5/3.5 |
2.5/3.5/3.5 |
||||
|
Динамический диапазон измерения *3 (дБ) |
39/37 |
43/42 |
47/47 |
43/42, 40 |
43/42/40 |
47/47/45 |
||||
|
Погрешность измерения потерь *4 |
± 0.03 dB/dB |
|||||||||
|
Погрешность измерения отражения |
±2 дБ |
|||||||||
|

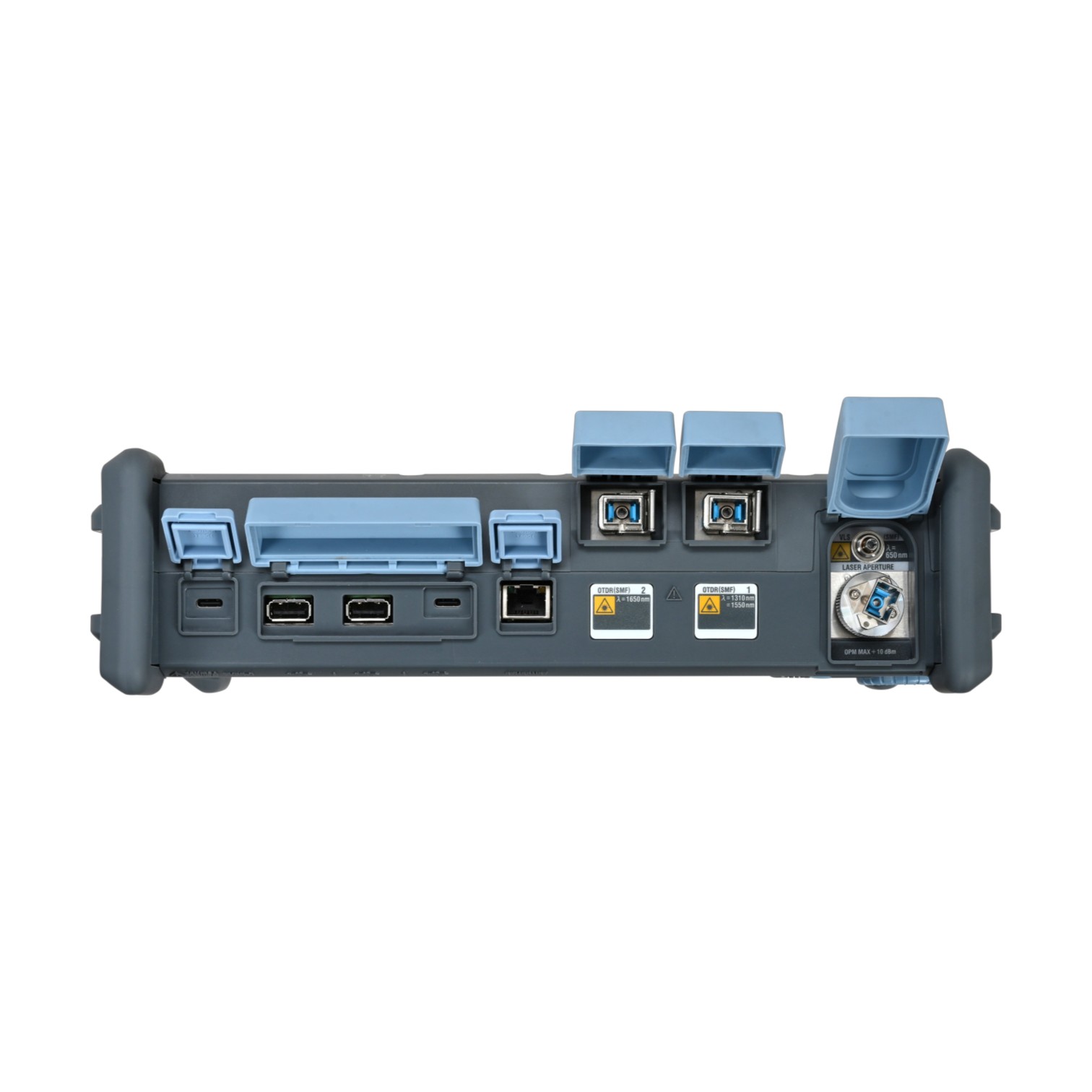

Оптический разъём |
Универсальный адаптер SC, FC, и SC Angled-PC |
|||||||||
|
Класс лазера |
Class 1M |
|||||||||
|
Максимальная мощность оптического импульса |
- |
≤+15 дБм (1650 нм) |
- |
|
||||||
|
Габаритные размеры |
287 х 210 х 80 мм, |
|||||||||
|
Вес |
2,6 кг, |
|||||||||
*1 Длительность импульса 3 нс, обратное отражение не более –55 дБ, измеряется по уровню ниже пикового значения на 1.5 дБ, если участок рефлектограммы не находится в режиме насыщения, (Типичное).
*3 Ширина импульса: 10 нс, потери в обратном направлении: ≥55 дБ, групповой показатель преломления: 1,5, в точке, где уровень обратного рассеяния находится в пределах ±0,5 дБ от нормального уровня
*4 Ширина импульса: 100 нс (AQ7292A), 50 нс (кроме AQ7292A), неотражающее волокно с потерями 13 дБ
*5 Ширина импульса: 20000 нс, время измерения: 3 минуты, SNR = 1, уменьшение на 0,5 дБ с угловым разъемом PC
*6 ±0,05 дБ при потере 1 дБ или менее
*7 При 20 дБ ниже спектрального пика импульсного оптического излучения, при 23°C, после 30 минут прогрева
*8 При постоянной температуре в течение 5 минут после 5 минут прогрева
Опции к модулям рефлектометра YOKOGAWA AQ7280
|
Название |
Спецификация |
|||||||||
|
Модель |
Yokogawa AQ7292A |
Yokogawa AQ7293A |
Yokogawa AQ7294A |
Yokogawa AQ7293F |
Yokogawa AQ7293H |
Yokogawa AQ7294H |
||||
|
Контроль излучения (опция РС) |
Длины волн (нм) |
1310/1490/1550/1625/1650 нм |
||||||||
|
Диапазон мощности *1 |
– 50 ... – 5 dBm |
|||||||||
|
Точность измерения *2 |
±0.5 dB |
|||||||||
|
Входной порт |
OTDR port |
OTDR (port1) *3 |
||||||||
|
Стабилизированный источник излучения (опция SLS) |
Длины волн (нм) |
1310±25 /1550 ±25 |
1310±25 /1550 ±25 |
1310±25 /1550 ±25 |
1310±25 /1550 ±25, 1650 ±5*4 |
1310±25 /1550±25 /1625 ±25 |
1310±25 /1550±25 /1625 ±25 |
|||
|
Выходная мощность |
– 3 dBm ±1 dB |
|||||||||
|
Стабильность*3 (дБ) |
±0.05/±0.05 |
±0.05/±0.05, ±0.15 |
||||||||
|
Модуляция |
CW, 270 Hz, 1 kHz, 2 kHz |
|||||||||
|
Выходной порт |
OTDR port |
|||||||||
|
Класс лазера |
Class 1M |
|||||||||
