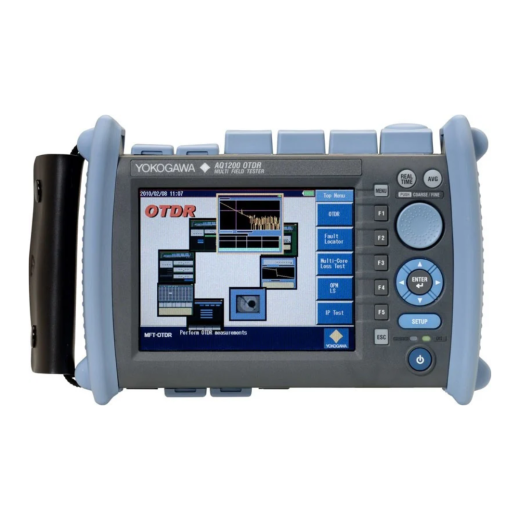

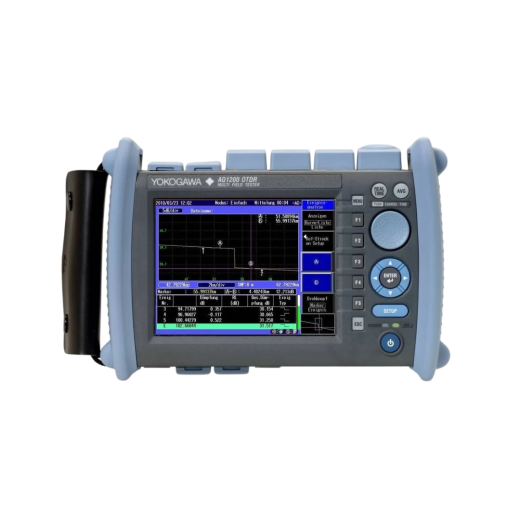

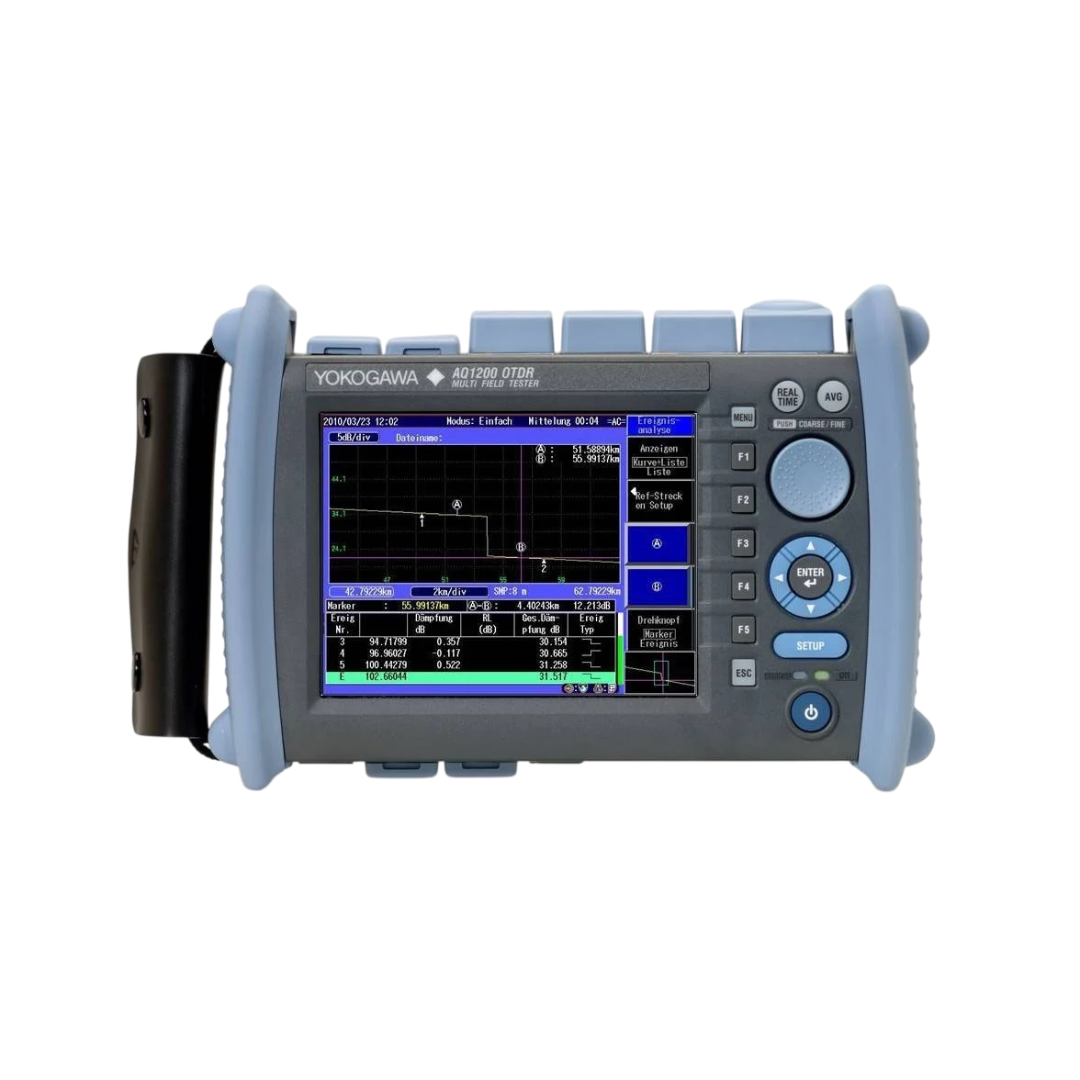

Рефлектометр оптический Yokogawa серии AQ1200
Общее описание:
Серия оптических рефлектометров Yokogawa AQ1200 разработана специально для работы на городских или локальных сетях, когда не нужно измерять большие расстояния, и необходима компактность при перемещении пешком между объектами. Рефлектометр Yokogawa AQ1200 очень похож на основную модель AQ7275, но имеет почти вдвое меньший размер и вес всего около 1 кг.
Как и другие рефлектометры Yokogawa, AQ1200 хорошо защищены от пыли, влаги и ударов, имеют высокую надежность за счет оригинальной операционной системы и отсутствия движущихся элементов. Благодаря горизонтальной конструкции, рефлектометр Yokogawa AQ1200 имеет самый большой экран в своем классе – 5,7 дюйма.
Yokogawa AQ1200 – это многофункциональный тестер, ведь помимо функции рефлектометра он может быть укомплектован отдельным портом измерителя мощности для измерения потерь, источником видимого излучения для поиска повреждений, видеощупом для проверки оптических разъемов.
Легкий и компактный рефлектометр Yokogawa AQ1200 MFT значительно упрощает работы по строительству или обслуживанию оптических сетей, в том числе и в тяжелых полевых условиях. Этому способствуют пылевлагозащищенный обрезиненный корпус с защитой от ударов, отсутствие вентиляционных отверстий и движущихся частей, надежная операционная система.
Вес около 1 кг при размере А5, большой ЖК-экран 5,7 дюйма и интуитивное меню управления обеспечивают комфорт и легкость в работе. Серия Yokogawa AQ1200 MFT состоит из трех моделей и может быть оснащена широким набором встраиваемых опций, в том числе стабилизированный источник излучения, измеритель оптической мощности, тестовый видеощуп.
Особенности:
- Длины волн SM 1310/1550/1625/1650 нм;
- Короткая мертвая зона (0,8 м);
- Тестовый видеощуп (внешний с подключением через USB-порт);
- Измеритель оптической мощности (опция, стандартный или повышенной мощности);
- Источник излучения (SM, 1310/1550/1625/1650 нм);
- Тестирование многоволоконного кабеля;
- Источник видимого излучения (опция);
- Тест подключения PING test (опция);
- Компактный размер (20х15 см, А5) и легкий вес (1 кг);
- Информативный большой ЖК-экран;
- Полностью русифицирован;
- Схожий интерфейс с рефлектометром AQ7275.
Технические характеристики:
|
Модель |
AQ1200A |
AQ1200B*1 |
AQ1200C*1 |
|
Длины волн |
1310/1550 ± 20 нм*2 |
1625 ± 10 нм |
1650± 5 нм*3, 1650± 10 нм*4 |
|
Тип волокна |
SM (ITU-T G.652) |
||
|
Диапазон расстояний |
500 м, 1 км, 2 км, 5 км, 10 км, 20 км, 50 км, 100 км, 200 км |
||
|
Ширина импульса |
3 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мс, 2 мс, 5 мс, 10 мс |
||
|
Динамический диапазон*5 |
34/32 дБ*6 |
33 дБ*7 |
34 дБ*7 |
|
Мертвая зона (по событию)*8 |
0,75 м*9 |
||
|
Мертвая зона (по затуханию)*10 |
4 м/5 м |
7 м |
|
|
Режимы управления оптической мощностью |
-- |
Нормальный / пониженный |
|
Общие характеристики:
|
Модель |
AQ1200A |
AQ1200B |
AQ1200C |
AQ1200E |
|
Измеряемые длины волн, нм |
1310 ± 20 |
1625 ± 10 |
1650 ± 5 |
1310 ± 20 |
|
Оптический порт |
Порт 2 |
Порт 2, 3 |
Порт 2 |
Порт 2, 3 |
|
Тип волокна |
SM (ITU-T G.652) | |||
|
Диапазон расстояний, км |
0.5, 1, 2, 5, 10, 20, 50, 100, 200, 300, 400, 512 | |||
|
Ширина импульса, нс |
3, 10, 20, 50, 100, 200, 500, 1000, 2000, 5000, 10 000, 20 000 | |||
|
Мертвая зона по событию, м |
0,75 | |||
|
Мертвая зона по затуханию, м |
4/5 |
7 |
4/5, 7 | |
|
Динамический диапазон, дБ |
34/32 |
33 |
34 | 38/36, 36 |
| Точность измерения потерь | ± 0.05 дБ или ± 0.05 дБ/дБ | |||
| Оптический разъем | Универсальный адаптер FC (опционально SC, LC, ST) | |||
|
Режимы контроля выходной мощности |
- |
Нормальный / пониженный |
||
| Стандарт лазерной безопасности |
Class 1M
|
|||
Опции:
|
змеритель оптической мощности |
Тип измерителя |
Стандартный (/SLT) |
Повышенной мощности (/HLT) |
PON (/PPM) |
|
|
Длины волн |
850/1300/1310/1490/1550/1625/16 50 нм или от 800 до 1700 нм с шагом 1 нм или длины волн CWDM - от 1270 до 1610 с шагом 20 нм |
1310/1490/1550 нм |
|||
|
Динамический диапазон |
Постоянный |
От +10 до -70 дБм |
От +27 до -50 дБм |
От +10 до -70 дБм; От 27 до -50 дБм |
|
|
Модулированный |
От +7 до -60 дБм |
От +24 до -50 дБм |
-- |
||
|
Уровень шума |
0,5 нВт (-63 дБм, 1310 нм) |
50 нВт (-43 дБМ, 1310 нм) |
0,5 нВт (-63 дБм, 1310 нм), 50 нВт (-43 дБМ, 1550 нм) |
||
|
Погрешность при стандартных условиях |
± 5% |
± 0,5 дБ |
|||
|
Разрешение считывания |
0,01 |
||||
|
Единицы уровня |
Абсолютные: дБм, мВт, мкВт, нВт; Относительные: дБ |
||||
|
Режимы модуляции сигнала |
Непрерывное излучение (CW), модулированное излучение (CHOP - 270 Гц/1 кГц/2 кГц) |
||||
|
Функция усреднения |
1, 10, 50 и 100 измерений |
||||
|
Источник оптического излучения |
Длины волн |
1310/1550 ± 25 нм (AQ1200A/AQ1200E), 1625 ± 10 нм (AQ1200B/AQ1200E), 1650 ± 5 нм, 1650 ± 10 нм (AQ1200C) |
|||
|
Уровень выходной мощности |
-3±1 дБм |
||||
|
Стабильность уровня |
± 0.05 дБ (1310/1550 нм), ± 0.15 дБ (1625/1650 нм) |
||||
|
Режимы модуляции |
Непрерывное излучение (CW), модулированное излучение (CHOP - 270 Гц/1 кГц/2 кГц) |
||||
|
Применяемое волокно |
SM (ITU-T G.652) |
||||
|
Память и функция автоматического снятия показаний |
Хранение результатов измерений от 10 до 1000 данных, интервал снятия показаний 0.5, 1, 2, 5 или 10 с |
||||
|
Функция автоматического измерения потерь |
Измерение с помощью источника и измерителя мощности |
-- |
|||
|
Источник видимого излучения |
Оптический разъем |
Универсальный для феррул 2.5 мм |
|||
| Длина волны | 650 ± 20 нм | ||||
| Уровень выходной мощности | - 3 дБм или меньше | ||||
| Режимы модуляции | Модулированный (CHOP) 2 Гц | ||||
| Класс лазера | 3R | ||||
| Интерфейс Ethernet | Интерфейс | 10BASE T/100BASE TX | |||
| Функции | Ping-тест, удаленное управление с компьютера | ||||
Дополнительные опции:
| Стабилизированный источник оптического излучения + стандартный измеритель мощности (опция) | SLT |
| Стабилизированный источник оптического излучения + измеритель высокой мощности (опция) | HLT |
| Стабилизированный источник оптического излучения + измеритель мощности PON (опция) | PPM |
| Источник видимого излучения (опция) | VLS |
| Оптимизация PON-измерений (опция) | PN |
| Ethernet (опция) | LAN |
| Нормализующая катушка 100 м (опция) | DF |
| Универсальный оптический адаптер рефлектометра/источника/измерителя мощности PON FC (съемный) | FCС |
| Универсальный оптический адаптер рефлектометра/источника/измерителя мощности PON SC (съемный) | SCС |
| Универсальный оптический адаптер рефлектометра/источника/измерителя мощности PON LC (съемный) | LCC |
| Универсальный оптический адаптер рефлектометра/источника/измерителя мощности PON ST (съемный) | STC |
| Оптический адаптер для подключения разъемов с угловой полировкой, SC/APC (опция) | ASC |
| Оптический адаптер измерителя мощности FC (съемный) | 735480-FCC |
| Оптический адаптер измерителя мощности SC (съемный) | 735480-SCC |
| Оптический адаптер измерителя мощности 2.5 мм (съемный) | 735481-SFC |
| Оптический адаптер измерителя мощности 1.25 мм (съемный) | 735481-LMC |
| Видеощуп с набором насадок (FC, SC, LC, 2.5 мм, 1.25 мм) | CI-1100-YOK |
| Аккумуляторная батарея | 739882 |
Базовая поставка:
|
Оптический рефлектометр Yokogawa AQ1200 |
Yokogawa AQ1200A |
|
Мягкий кейс для переноски |
739860 |
|
Универсальный оптический адаптер FC (съемный) |
UFC |
|
Ремень для переноски рефлектометра |
SB |
|
Боковой ремешок-ручка |
HB |
|
Аккумуляторная батарея |
739882 |
|
Сетевой адаптер с сетевым шнуром |
739871-F |
|
USB flash карта памяти |
4 ГБ |
|
Руководство пользователя на английском языке (CD) |
Есть |
|
Руководство пользователя на русском языке |
Есть |
|
ПО для обработки рефлектограмм и подготовки отчетов (CD) |
AQ7932 |
|
Руководство к программе AQ7932 |
Есть |
|
Параметры базового блока Yokogawa AQ1200 |
||
| Параметры горизонтальной оси | Разрешение выборки | 5, 10, 20, 50 см, 1, 2, 4, 8, 16, 32 м |
| Разрешение считывания | 1 см (мин.) | |
| Число точек трассы | до 128 000 точек | |
| Групповой коэффициент преломления | От 1.30000 1.79999 (шаг 0.00001) | |
| Единицы измерения | Км, кф, мили | |
| Точность измерения расстояния | ±1 м + расстояние х 2 х 10ˉ⁵ ± разрешение выборки | |
| Параметры вертикальной оси | Масштаб вертикальной оси | 0.2, 0.5, 1, 2, 5, 7.5 дБ/дел |
| Разрешение считывания | 0.001 дБ (мин.) | |
| Точность измерения потерь | ± 0.05 дБ/дБ ( при измерении потерь 1 дБ или меньше - точность ± 0.05 дБ) | |
| Функции измерений | Измерение расстояния |
Измерение общей длины волокна и расстояние между произвольно выбранными точками с разрешением считывания 1 см |
| Измерение потерь | Измерение вносимых потерь, потерь на сварке, потерь на разветвителе, собственных потерь волокна между произвольно выбранными точками. Отображение потерь на единицу длины на исследуемом участке | |
| Измерение возвратных потерь | Измерение общих возвратных потерь в волокне и возвратных потерь между произвольно выбранными точками | |
| Функции анализа | Анализ участка трассы | |
| Встроенная память | 1000 и более, сохранение трассы и условий измерения | |
| Дисплей | Размер и тип | 5,7 дюйма ЖК TFT |
| Разрешение | 640x480 пикселей | |
| Интерфейсы | USB |
USB 1.1 тип A, для внешней памяти, принтера, видеощупа |
| Формат файлов |
Чтение: SOR, SET |
|
| Общее: | ||
| Условия окружающей среды | Температура хранения | от -20 до 60˚C |
|
Температура эксплуатации |
от 0 до 45˚C (от 0 до 40˚C при использовании сетевого адаптера, от 0 до 35˚C при зарядке батареи) | |
| Влажность | от 20 до 85% (без конденсации) | |
| Электропитание | от 100 до 240 В, 50/60 Гц | |
| Аккумуляторная батарея | Время работы: 6 часов, время зарядки: 5 часов | |
| Размеры | 217.5х157х74 мм | |
| Вес | 1 кг, включая аккумуляторную батарею | |
| Стандарты совместимости | Лазерная безопасность | Класс 1 M (IEC 60825-1:2007), 21CFR1040.10 |
| Безопасность | EN | |
