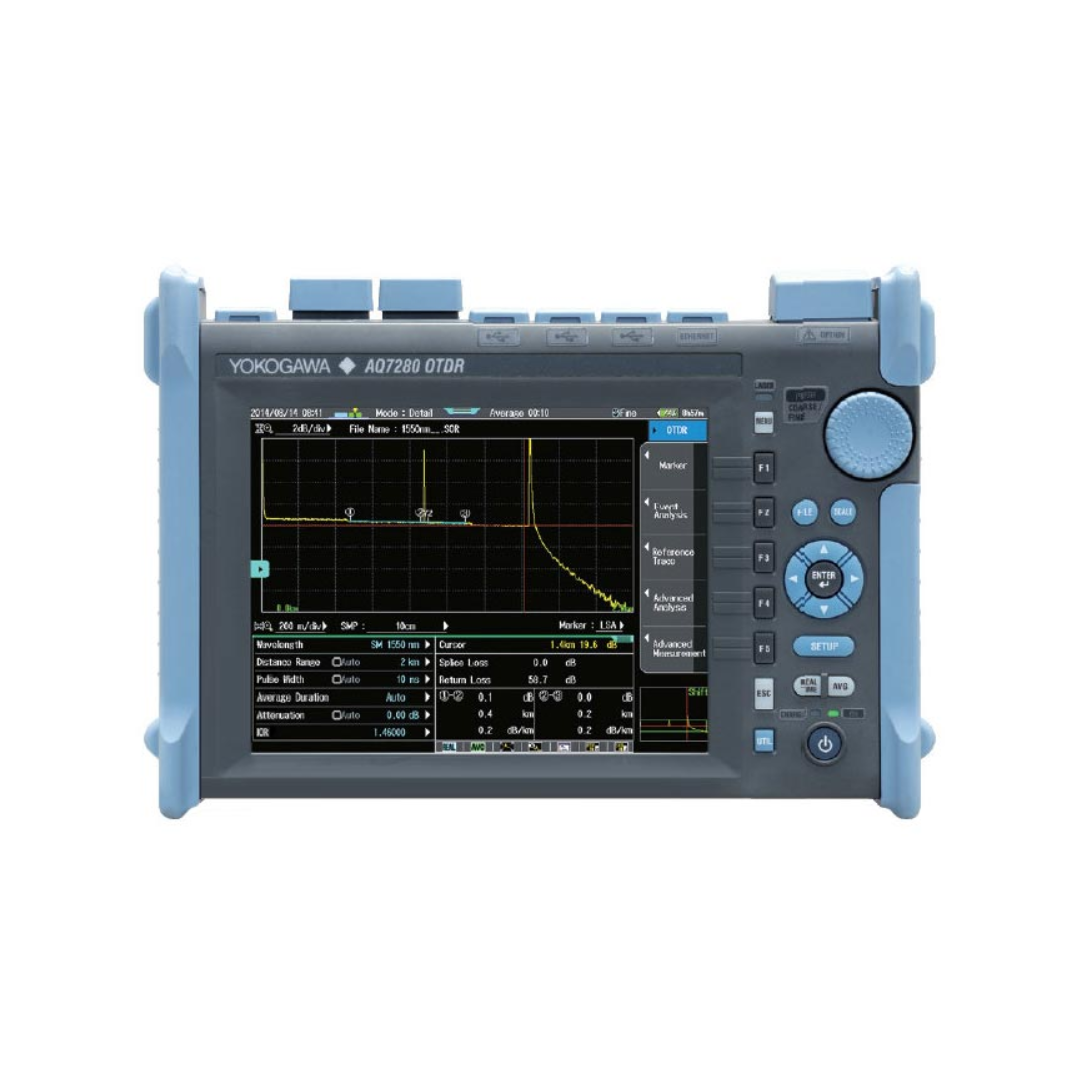

Базовый блок Yokogawa AQ7280-HR/SB

Базовый блок Yokogawa AQ7280-HR/SB

Общее описание:

Новая серия оптических рефлектометров Yokogawa AQ7280 разработана с учетом меняющихся потребностей российского телекоммуникационного рынка.
Yokogawa AQ7280 обеспечивает широкий диапазон задач в тестировании и сертификации ВОЛС от сетей доступа до магистральных линий связи.Рефлектометр  получил новую модульную конструкцию с возможностью выбора одного из девяти рефлектометрических модулей, блоков измерителей мощности (PM) и источников излучения (LS/SLS) , в том числе и видимого (VLS).   Новая аккумуляторная батарея позволяет достичь уникального времени автономной работы - 15 часов по стандарту Telcordia и 10 часов при постоянно включенном лазерном источнике излучения. Использование USB-видеощупа поможет проверить чистоту подключаемых разъемов и снизить вероятность получения неверных результатов измерений.
 Специально разработанная аппаратная часть и продвинутые алгоритмы анализа результатов измерений дают возможность проводить на рефлектометре Yokogawa AQ7280 измерения в PON-сетях на разветвителях до 1х128. Короткая мертвая зона и высокое разрешение позволяют пользователям различать близко расположенные коннекторы даже на расстоянии 0,5 м. Он может выполнять несколько операций одновременно, обеспечить мгновенную передачу данных через беспроводное соединение. Применение фильтра в некоторых моделях помогает тестировать светлые волокна в PON-сетях.
Функция измерения многоволоконного кабеля стала еще удобнее, ведь теперь в одну ячейку можно сохранить не только рефлектограмму волокна, но и результаты измерений затухания и изображение торца оптического разъема. При установке пороговых значений автоматически проводится тест Годен/Не годен и ячейка окрашивается в соответствующий цвет.
Уникальной особенностью рефлектометра является функция мониторинга оптической линии с заданным интервалом. Она позволяет обнаружить плавающие неисправности и сбои передачи сигнала, например, в случае замерзающей воды в муфте при ночных заморозках.

Особенности:

• Модульная конструкция для решения широкого спектра задач;
• Полностью дублированное управление;
• Емкостной сенсорный экран как у планшета или смартфона;
• Противоударная конструкция с защитой от пыли и влаги;
• Функция мониторинга оптических линий;
• Система для тестирования многоволоконного кабеля;
• Время автономной работы от стандартной аккумуляторной батареи - 15 часов;
• Сверхвысокий динамический диапазон - до 50 дБ;
• Тестирование PON-сетей на разветвителях до 1х128;
• Подключаемый видеощуп для контроля оптических разъемов.

Комплектация:

• Оптический рефлектометр Yokogawa AQ7280
• Мягкий кейс для переноски
• Универсальный оптический адаптер FC (сменный) UFC
• Ремень для переноски рефлектометра SB
• Боковой ремешок-ручка HB
• Сетевой адаптер с сетевым шнуром 739871
• USB flash-карта памяти От 4 ГБ
• Руководство пользователя на русском и английском языках
• ПО для обработки рефлектограмм и подготовки отчетов AQ7932.

Технические характеристики:

Дисплей		8.4 дюйма цветной TFT LCD(Разрешение 800х600, многоточечный сенсорный экран емкостного типа)
Интерфейсы		Блок х1, Модуль х1, USB2.0 x 3(TYPE A × 2, TYPE B (mini) × 1), Ethernet (10/100BASE-T, Опция), SD card х1
Удаленное управление		USB TYPE B (mini), Ethernet (опция)
Сохранение данных	Устройства	Внутренняя память ( >1000 файлов), USB-flash память, SD card память
	Форматы	Запись: SOR,CSV,SET,BMP,JPG,CFG,PDF, Чтение: SOR, SET
Габаритные размеры		287 мм (ш) × 210 мм (в) × 80 мм (г)
Вес		2,2 кг, включая батарею, исключая блок OTDR и модуль OPM / VLS
Функции рефлектометра	Разрешение	По горизонтали: 1 см, По вертикали: 0,001 дБ
	Групповой индекс	От 1.30000 до 1.79999 (с шагом 0.00001)
	Размерность длины	км, миля, килофут
	Измерения	Измерение расстояния, прямых потерь, отражения, потерь на обратное рассеяние между двумя точками
	Анализ	Несколько трасс, Анализ с двух сторон, Разность трасс, Анализ участка, Поиск макроизгибов
	Другое	Органайзер для многоволоконных кабелей, Поиск обрыва, Подсказки в процессе работы, Составление отчетов, Автопоиск неоднородностей, Оценка Годен/Негоден, Мониторинг кабеля (опция /MNT), Умный измеритель (опция /SMP)
