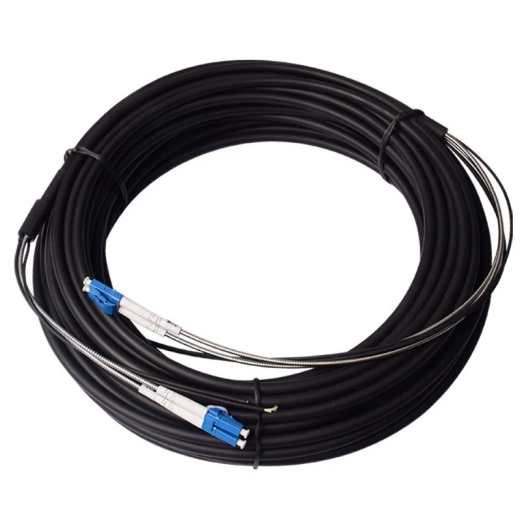

Оптическая кабельная сборка ОК-ОКНГ-DLC-ARM-SM 9/125 - 1 м

Оптическая кабельная сборка ОК-ОКНГ-DLC-ARM-SM 9/125 - 1 м

Общее описание:

Данный оптический патчкорд часто используется с оборудованием FTTA от компании Huawei BBU/RRU. Основная задача данного патчкорда при применении в сетях FTTA это связь между активным оборудование и трансмиттером сотового сигнала, устанавливаемого на мачте/внешней антенне. Также, патчкорд типа DLC имеет широкое применение в сетях FTTA ,FTTP, FTTX,WIMAX, BBU, RRU, RRH, 4G-LTE,x-TTA, корпоративных сетях и при тяжелых условиях эксплуатации. Патчкорд имеет степень защиты IP67-68. Может быть изготовлен из
одномодового 9/125 и многомодового 50/125 оптическкого волокна стандартов G657 и G652.

Конструкция:

•Оптический коннектор типа LC Duplex

•Оптический кабель (распределительная часть) диаметром 2мм с дополнительным защитным рукавом (волокно + оболочка tight-buffer 0.9mm + арамидные нити + внешняя оболочка 2мм + защитный рукав из стальной спиральной ленты).

•Нумерация кабеля (опция по заказу клиента)

Дополнительная информация:

•Может быть изготовлен из одномодового 9/125 (Singlemode) и многомодового (multimode) 50/125 оптическкого волокна.

•Промежуточная часть патчкорда состоит из кабеля диаметром 6,8-7мм состоящего из двух оптических кабелей диаметром 2мм и двух корделей

•Кордель может быть использован для протяжки кабеля. По требованию заказчика кордели могут быть отрезаны или сохранены, если кабель будет протягиваться по шахтам, кабельным лоткам и т.д.

•Длина концов распределительной части оптического патчкорда (стороны BBU и RRU) согласовываются с заказчиком.

•Общая длина патчкорда может быть 0-1000 метров.

Технические характеристики:

Параметры изделия
Вносимые потери (USC, SSC стандарт)		≤0,3 децибел
Обратные потери (USC, SSC стандарт)		≥45 децибел
Характеристики элементов:
Элемент	Характеристика элемента	Значение характеристики
1. Оптический кабель	стандартная длина (длина согласуется с заказчиком)	От 1 до 1000 метров
	количество световодов (оптических волокон)	2
	тип волокна	Одномодовое/многомодовое
	профиль показателя преломления	Градиентный
	диаметр сердцевины	9μm/50μm
	диаметр оболочки	125 μm
	диаметр вторичного защитного покрытия (буфера)	0,9 mm
	диаметр внешней оболочки распределительного кабеля	2 mm
	диаметр внешней оболочки распределительного кабеля с дополнительной стальной защитой	3 mm
	Общий диаметр кабеля	6,8-7 mm
	Цвет наружной оболочки	Черный
2. Кабельная часть оптического соединителя (коннектор)	Количество коннекторов	2 с каждой стороны
	конструктив	LC Duplex
	тип соединителя	разъемный однополюсный
	материал корпуса	Пластик
	тип крепления волокна в наконечнике	Клеевое в заводском исполнении
