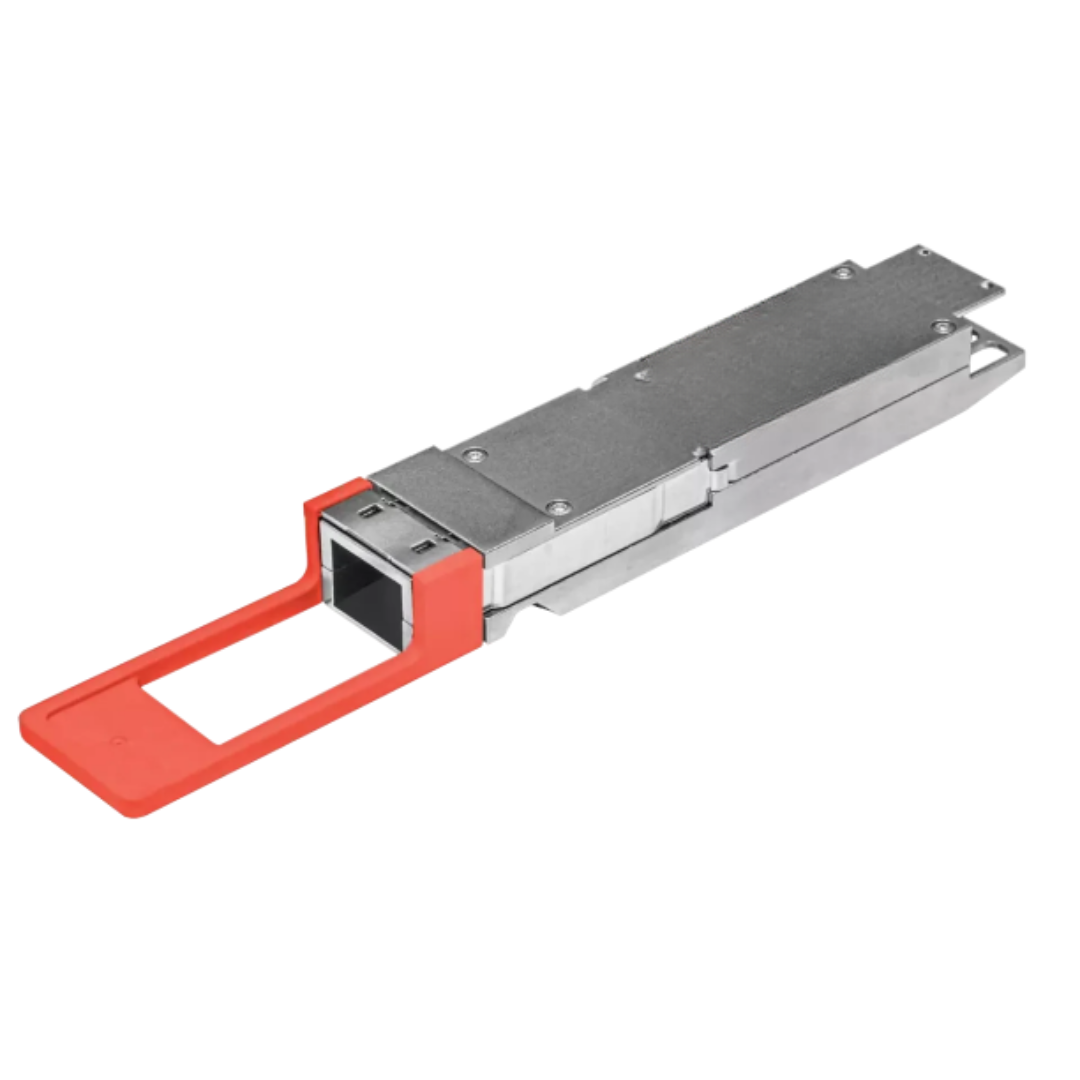

QSFP28 модуль OK-QSFP28-100G-DLC-ER4-40KM купить оптом с доставкой
Общее описание:
Оптический модуль OK-QSFP28-100G-DLC-ER4-40KM предназначен для организации высокоскоростных линий связи Ethernet со скоростью до 100 Гбит/с на расстояние до 40 км по одномодовому оптическому волокну (SMF).Устройство соответствует стандарту 100GBASE 4WDM-40, поддерживает работу по четырём каналам LAN-WDM со скоростью передачи данных по 25 Гбит/с каждый и оснащено интерфейсом I2C для мониторинга состояния и диагностики.
Модуль выполнен в форм-факторе QSFP28, имеет двухволоконный LC-коннектор и обеспечивает высокую надёжность передачи благодаря использованию лазеров с внешней модуляцией (EML) на передающей стороне и массива APD/TIA на приёмной стороне. Решение соответствует требованиям RoHS6 (без свинца) и предназначено для применения в центрах обработки данных, телекоммуникационных сетях и транспортных системах передачи данных.
Особенности:
•Поддерживает скорость передачи 103 Гбит/с•Один блок питания 3,3 В
•Рассеяние мощности < 5 Вт
•До 40 км по одномодовому волокну
•Соответствует требованиям RoHS-6 (не содержит свинца)
•Рабочая температура корпуса в стандартном исполнении: 0°С ~+70°С
•Четыре DML LAN-WDM-канала по 25 Гбит/с на стороне излучателя
•Площадки APD и TIA на стороне приемника
•Электрический интерфейс 4х25Г
•Дуплексный разъем LC
•Интерфейс l2C c интегрированной функцией цифрового мониторинга
•Есть функция DDM для цифрового мониторинга
Абсолютно максимальные значения:
|
Параметр |
Обозначение |
Мин |
Макс |
Ед. измерения |
|
Температура хранения |
Ts |
-40 |
+85 |
°C |
|
Напряжение питания |
Vcc |
-0,5 |
3,6 |
В |
|
Относительная влажность |
RH |
5 |
85 |
% |
Рекомендуемые условия значения:
|
Параметр |
Обозначение |
Мин. |
Типовое |
Макс . |
Ед. измерения |
|
Рабочая температура |
TC |
0 |
|
70 |
°C |
|
Напряжение питания |
Vcc |
3,135 |
3,3 |
3,465 |
В |
|
Рассеяние мощности |
РD |
|
|
3,5 |
Вт |
Электрические характеристики:
|
Параметр |
Обозначение |
Мин. |
Тип. |
Макс. |
Ед. Изм. |
Комментарии |
||
|
Излучатель |
||||||||
|
Амплитуда входного сигнала |
|
|
|
900 |
mVp-p |
|
||
|
Входной импеданс (дифференциальный) |
Zin |
|
|
10 |
% |
|
||
|
Входные параметры под нагрузкой |
||||||||
|
Ширина глаза |
|
0,46 |
|
|
UI |
|
||
|
Применимый синусоидальный джиттер полного размаха |
|
IEEE 802.3bm Table 88-13 |
|
|
||||
|
Высота глаза |
|
95 |
|
|
mv |
|
||
|
Напряжение синфазного сигнала (пост.ток) |
|
-350 |
|
2850 |
mv |
|
||
|
Приемник |
||||||||
|
Амплитуда сигнала на выходе (дифференциал) |
|
200 |
|
900 |
mVpp |
|
||
|
Выходной импеданс (дифференциальный) |
Zout |
|
|
10 |
% |
|
||
|
Ширина глаза |
|
0,57 |
|
|
Ui |
|
||
|
Высота глаза (дифференциал) |
|
228 |
|
|
мВ |
|
||
|
Вертикальное закрытие глаза |
|
|
|
5,5 |
дБ |
|
||
|
Параметр |
Обозначение |
Мин |
Тип. |
Макс |
Ед. Изм. |
|
Полоса_1 Центральная длина волны |
λC1 |
1299,02 |
1300,05 |
1301,09 |
нм |
|
Полоса_2 Центральная длина волны |
λC2 |
1303,54 |
1304,58 |
1305,63 |
нм |
|
Полоса_3 Центральная длина волны |
λC3 |
1308,09 |
1309,14 |
1310,19 |
нм |
|
Средняя мощность приема*Прим.7 |
Rxpow |
-20,5 |
|
-3,5 |
дБм |
|
Чувствительность приемника (ОМА) на полосу*Прим.8 |
Rxsens |
|
|
-18,5 |
дБм |
|
Чувствительность приемника в ОМА на полосу под нагрузкой* Прим.9 |
RXSRS |
|
|
-16 |
дБм |
|
Оптические потери на отражение |
ORL |
|
|
-26 |
дБ |
|
LOS Assert (Подтверждение потери сигнала) |
LOSA |
-30 |
|
|
дБм |
|
LOS De-Assert (отмена подтверждения потери сигнала) |
LOSD |
|
|
-20 |
дБм |
|
LOS Гистерезис |
|
0,5 |
|
|
дБ |
|
Условия проведения нагрузочных испытаний чувствительности приемника |
|||||
|
Вертикальное закрытие глаз- диаграммы*Прим.10 |
VECP |
2,5 |
дБ |
||
|
Джиттер J2 под нагрузкой*Прим.10 |
J2 |
0,33 |
UI |
||
|
Джиттер J4 под нагрузкой*Прим.10 |
J4 |
0,48 |
UI |
||
|
Глаз-диаграмма SRS {X1, X2, X3, Y1, Y2,Y3}* |
|
{0.39, 0.5, 0.5, 0.39, 0.39, 0.4} |
|
||
