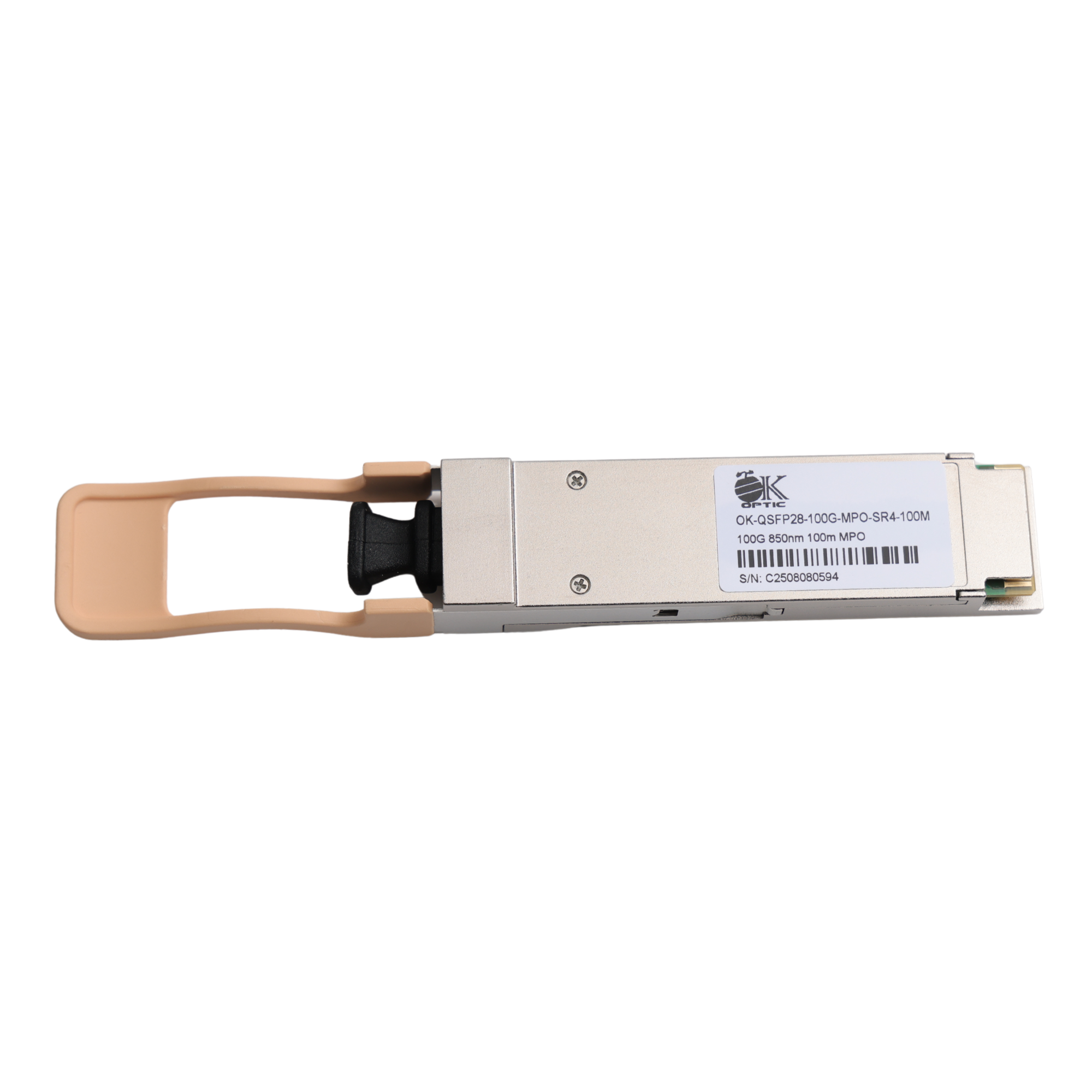

QSFP28 модуль OK-QSFP28-100G-MPO-SR4-100M купить оптом с доставкой
Общее описание:
QSFP28 модуль OK-QSFP28-100G-MPO-SR4-100M — высокопроизводительный оптический трансивер для передачи данных на скорости до 103,1 Гбит/с. Использует передатчик VCSEL 850 нм, обеспечивает работу на расстоянии до 70 м по MMF OM3 и до 100 м по MMF OM4. Форм-фактор QSFP28 поддерживает «горячую» замену. Модуль отличается низким энергопотреблением (<3,5 Вт), встроенным цифровым мониторингом и соответствует международным стандартам безопасности и RoHS.
Особенности:
•Поддерживает агрегатную скорость передачи 103,1 Гбит/с•Один блок питания 3,3 В и рассеяние мощности < 3,5 Вт
•Передатчик VCSEL 850 нм
•Передача на расстояние до 70 м по MMF OM3 и до 100 м по MMF OM4
•Форм-фактор QSFP28 с возможностью замены в «горячем» режиме
•Лазер 1-го класса, соответствующий требованиям Агентства FDA и Международных Стандартов Безопасности IEC60825-1
•Соответствует требованиям RoHS6
•Рабочая температура : 0 ~+70°С
•Соответствует требованиям Спецификации QSFP28 MSA
•Интерфейс l2C cо встроенной функцией Цифрового Мониторинга
•Сертификация на соответствие требованиям по технической безопасности TUV/UL/FDA
•Соответствует требованиям RoHS
•Есть функция DDM для цифрового мониторинга
Абсолютно максимальные значения:
|
Параметр |
Обозначение |
Мин |
Макс |
Ед. измерения |
|
Температура хранения |
Ts |
-40 |
+85 |
°C |
|
Напряжение питания |
Vcc |
-0,5 |
3,6 |
В |
|
Относительная влажность |
RH |
5 |
85 |
% |
Рекомендуемые условия эксплуатации:
|
Параметр |
Обозначение |
Мин. |
Типовое |
Макс. |
Ед. измерения |
|
|
Рабочая температура |
TC |
OK-QSFP28-100G-MPO-SR4-100M |
0 |
|
70 |
°C |
|
Напряжение питания |
Vcc |
3,135 |
3,3 |
3,465 |
В |
|
|
Потребляемая мощность |
Р |
|
|
3,5 |
Вт |
|
Эксплуатационные характеристики – Электрические:
|
Параметр |
Обозначение |
Мин. |
Тип. |
Макс. |
Ед. Изм. |
Комментарии |
|
Передатчик |
||||||
|
Амплитуда входного сигнала (дифференциал) |
Vin |
150 |
|
1050 |
mVpp |
Cпаренные входы AC |
|
Входной импеданс (дифференциальный) |
Zin |
85 |
100 |
115 |
ohms |
Rin > 100 kohm @ DC |
|
Приемник |
||||||
|
Амплитуда сигнала на выходе (дифференциал) |
Vout |
200 |
|
1100 |
mVpp |
Спаренные выходы АС |
|
Выходной импеданс (дифференциальный) |
Zout |
85 |
100 |
115 |
ohms |
Rin > 100 kohms @ DC |
|
Время нарастания и спада оптического сигнала |
tr/tf |
|
12 |
|
пс |
20%~80% |
Оптические и электрические характеристики:
|
Параметр |
Обозначение |
Мин |
Тип. |
Макс |
Ед. Изм. |
|
Передатчик |
|||||
|
Скорость передачи сигналов на линию |
BRave |
|
25,78 |
|
Гбит/с |
|
Колебания скорости передачи данных |
|
-100 |
|
+100 |
ppm |
|
Центральная длина волны |
λC |
840 |
850 |
860 |
нм |
|
Средняя мощность на выходе, на каждую полосу |
Pout/lane |
-6 |
|
2,4 |
дБм |
|
Амплитуда оптического модулированного сигнала |
Роmа |
|
|
3 |
дБм |
|
Коэффициент угасания*прим.3 |
ER |
3 |
|
|
дБ |
|
Средняя выходная мощность (лазер выкл.; на полосу) |
|
|
|
-30 |
дБ |
|
Оптические потери на отражение |
|
|
|
12 |
дБ |
|
Глазковая диаграмма {X1, X2, X3, Y1, Y2, Y3} |
|
IEEE 802.3bm 100Gbase-SR4 |
|
||
|
Приемник |
|||||
|
Скорость передачи сигналов на линию |
BRave |
|
25,78 |
|
Гбит/с |
|
Колебания скорости передачи данных |
|
-100 |
|
+100 |
ppm |
|
Центральная длина волны |
λc |
840 |
850 |
860 |
нм |
|
Средняя мощность приема, на каждую полосу |
Rpow |
-10,3 |
|
2,4 |
дБм |
|
Чувствительность приемника под нагрузкой в ОМА на полосу *прим.5 |
Pmin |
|
|
-5,2 |
дБм |
|
Чувствительность приемника в ОМА на полосу *прим.6 |
Pmin |
|
|
-8 |
дБм |
|
Порог повреждения приемника |
Pmax |
3,4 |
|
|
дБм |
|
LOS Assert (Потверждение потери сигнала) |
LOSA |
-20 |
|
|
дБм |
|
LOS De-Assert (отмена подтверждения потери сигнала) |
LOSD |
|
|
-12 |
дБм |
|
LOS Гистерезис |
|
0,5 |
|
|
дБ |
