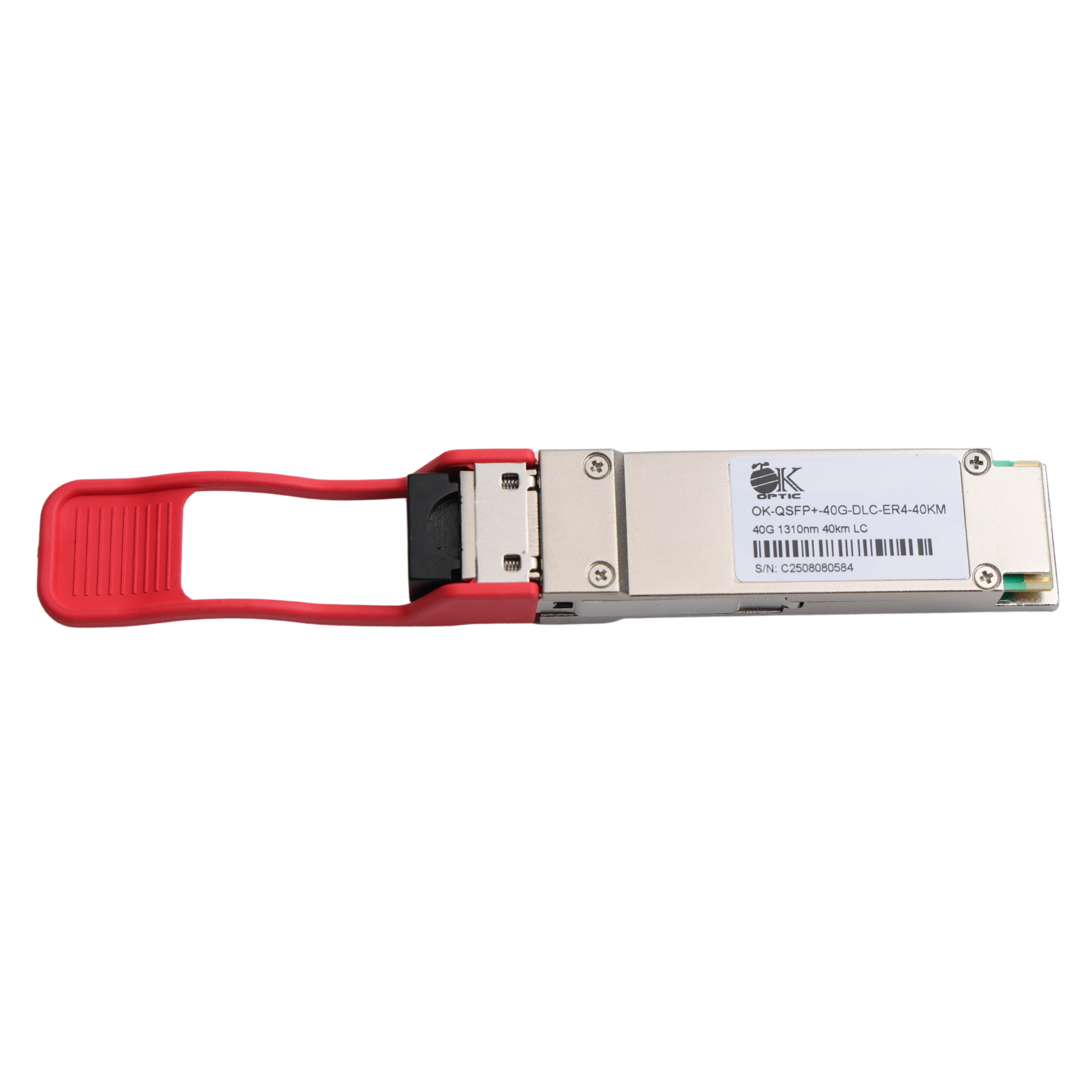

QSFP+ модуль OK-QSFP+-40G-DLC-ER4-40KM купить оптом с доставкой
Общее описание:
Особенности:
•4-канальный CWDM MUX/DEMUX дизайн•Пропускная способность до 11,2 Гбит/с на канал
•Совокупная пропускная способность более 40 Гбит/с
•Дуплексный разъём LC
•Соответствует стандартам 40G Ethernet IEEE802.3ba и 40GBASE-ER4
•Совместим с QSFP MSA
•Фотоприёмник типа APD
•Передача данных на расстояние до 40 км
•Поддержка скоростей QDR/DDR Infiniband
•Питание от одного источника +3,3 В
•Встроенные функции цифровой диагностики
•Рабочая температура: от 0°C до 70°C
•Соответствие RoHS
•Есть функция DDM для цифрового мониторинга
Абсолютные максимальные значения:
|
Параметр |
Обозначение |
Мин |
Макс |
Ед. измерения |
|
Температура хранения |
Ts |
-40 |
+85 |
°C |
|
Напряжение питания |
Vcc |
-0,5 |
4 |
В |
|
Относительная влажность |
RH |
5 |
85 |
% |
Рекомендуемые условия эксплуатации:
|
Параметр |
Обозначение |
Мин. |
Типовое |
Макс. |
Ед. измерения |
|
Рабочая температура |
TC |
0 |
|
70 |
°C |
|
Напряжение питания |
Vcc |
3,13 |
3,3 |
3,47 |
В |
|
Сила тока |
ICC |
|
|
1000 |
mA |
|
Рассеяние мощности |
РD |
|
|
3,5 |
Вт |
Электрические характеристики:
|
Параметр |
Обозначение |
Мин. |
Тип. |
Макс. |
Ед. измерения |
Примечание |
|
Скорость передачи данных на канал |
|
- |
10.3125 |
11.2 |
Gbps |
|
|
Потребляемая мощность |
|
- |
2.5 |
3.5 |
W |
|
|
Сила тока |
Icc |
|
0.75 |
1.0 |
A |
|
|
Управляющее вход/выходное напряжение — высокий уровень |
VIH |
2.0 |
|
Vcc |
V |
|
|
Управляющее вход/выходное напряжение —низкий уровень |
VIL |
0 |
|
0.7 |
V |
|
|
Задержка между каналами |
TSK |
|
|
150 |
Ps |
|
Электрические характеристики (передатчик):
|
Параметр |
Обозначение |
Мин. |
Тип. |
Макс. |
Ед. измерения |
Примечание |
|
Допустимое отклонение выходного напряжения на однотактном выходе |
|
0.3 |
|
4 |
V |
1 |
|
Допуск по напряжению синфазного сигнала |
|
15 |
|
|
mV |
|
|
Передача входного дифференциального напряжения |
VI |
150 |
|
1200 |
mV |
|
|
Дифференциальное входное сопротивление передачи |
ZIN |
85 |
100 |
115 |
|
|
|
Входной джиттер, зависящий от данных |
DDJ |
|
0.3 |
|
UI |
|
Электрические характеристики (приемник):
|
Параметр |
Обозначение |
Мин. |
Тип. |
Макс. |
Ед. измерения |
Примечание |
|
Допустимое отклонение выходного напряжения на однотактном выходе |
|
0.3 |
|
4 |
V |
|
|
Дифференциальное напряжение на выходе Rx |
Vo |
370 |
600 |
950 |
mV |
|
|
Напряжение нарастания и спада выходного сигнала Rx |
Tr/Tf |
|
|
35 |
ps |
1 |
|
Общий джиттер |
TJ |
|
0.3 |
|
UI |
|
Оптические характеристики (передатчик):
|
Параметр |
Обозначение |
Мин. |
Тип. |
Макс. |
Ед. измерения |
Примечание |
|
|
L0 |
1264.5 |
1271 |
1277.5 |
nm |
|
|
L1 |
1284.5 |
1291 |
1297.5 |
nm |
|
|
|
L2 |
1304.5 |
1311 |
1317.5 |
nm |
|
|
|
L3 |
1324.5 |
1331 |
1337.5 |
nm |
|
|
|
Коэффициент подавления побочных мод |
SMSR |
30 |
- |
- |
dB |
|
|
Общая средняя мощность |
PT |
- |
- |
8.3 |
dBm |
|
|
Средняя мощность запуска, каждая полоса |
|
-3 |
- |
5 |
dBm |
|
|
TDP, каждая полоса |
TDP |
|
|
2.3 |
dB |
|
|
Коэффициент подавления |
ER |
3.5 |
6.0 |
|
dB |
|
|
Определение маски для глаз передатчика {X1, X2, X3, Y1, Y2, Y3} |
|
{0.25, 0.4, 0.45, 0.25, 0.28, 0.4} |
|
|
|
|
|
Допустимые оптические возвратные потери |
|
- |
- |
20 |
dB |
|
|
Средняя мощность выключенного передатчика запуска, каждая полоса |
Poff |
|
|
-30 |
dBm |
|
|
Относительная интенсивность шума |
Rin |
|
|
-128 |
dB/HZ |
1 |
|
Допустимые оптические возвратные потери |
|
- |
- |
12 |
dB |
|
Оптические характеристики (приемник):
|
Параметр |
Обозначение |
Мин. |
Тип. |
Макс. |
Ед. измерения |
Примечание |
|
Порог повреждения |
THd |
3 |
|
|
dBm |
1 |
|
Средняя мощность на входе приемника, каждая полоса |
R |
-21 |
|
-6 |
dBm |
|
|
Прием электрического сигнала с верхней границей 3 дБ, каждая полоса |
|
|
|
12.3 |
GHz |
|
|
Точность RSSI |
|
-2 |
|
2 |
dB |
|
|
Коэффициент отражения приемника |
Rrx |
|
|
-26 |
dB |
|
|
Мощность приемника (OMA), каждая полоса |
|
- |
- |
3.5 |
dBm |
|
|
Прием электрического сигнала с верхней границей частоты 3 дБ, каждая полоса |
|
|
|
12.3 |
GHz |
|
|
Отмена состояния потери сигнала |
LOSD |
|
|
-25 |
dBm |
|
|
LOS Assert |
LOSA |
-35 |
|
|
dBm |
|
|
LOS Hysteresis |
LOSH |
0.5 |
|
|
dB |
|
