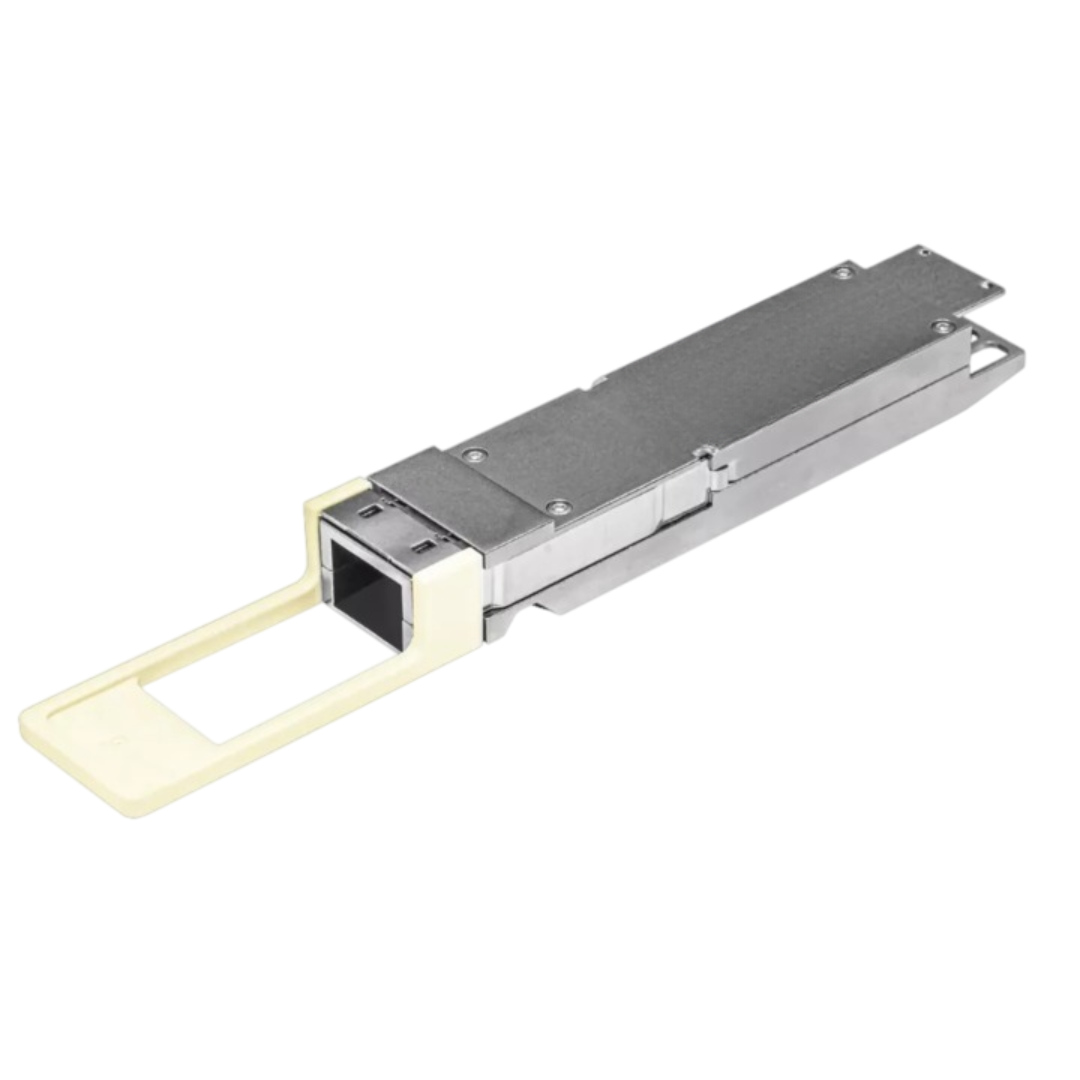

QSFP+ модуль OK-QSFP+-40G-MPO-SR4-150M купить оптом с доставкой
Общее описание:
QSFP+ модуль OK-QSFP+-40G-MPO-SR4-150M представляет собой высокопроизводительный оптический трансивер для краткосрочных многомодовых соединений. Модуль полностью соответствует стандарту IEEE 802.3ba (40GBASE-SR4) и обеспечивает совместимость с IEEE 802.3ae 10GBASE-SR модулями различных форм-факторов (SFP+, XFP, X2).Устройство предназначено для работы в центрах обработки данных, телекоммуникационных системах и корпоративных сетях, поддерживая скорость передачи до 41.25 Gbps (агрегированная) или 10.3125 Gbps на канал.
Особенности:
•Соответствуют требованиям стандарта IEEE 802.3ba (40GBASE-SR4)•Поддерживают эксплуатационную совместимость с модулями IEEE 802.3ae 10GBASE-SR различных форм-факторов, такими как SFP+, XFP, X2
•Соответствует требованиям Спецификации QSFP+ MSA SFF-8436
•Передача на расстояние до 100 м по ОМ3 и до 150 м по ОМ4 MMF
•Передатчик VCSEL и приемник PIN
•Один блок питания 3,3 В и рассеяние мощности <1,5 Вт
•Скорость передачи до 10,3125 Гбит/с на канал
•Интерфейс MDIO cо встроенной функцией Цифрового мониторинга
•Использует стандартное оптическое волокно 12/8 с коннектором МРО
•Есть функция DDM для цифрового мониторинга
Соответствие нормативным актам:
|
Показатель |
Стандарт |
Характеристика |
|
Электростатический разряд (ESD) на электрических контактах |
MIL-STD-883G Method 3015.7 |
Класс 1С (>1000В) |
|
Электростатический разряд на корпусе |
EN 55024:1998+A1+A2 IEC-61000-4-2 GR-1089-CORE |
Соответствует стандартам |
|
Электромагнитные помехи |
FCC Part 15 Class B EN55022:2006 CISPR 22B :2006 VCCI Class B |
Соответствует стандартам Диапазон частоты шума: 30МГц до 6ГГц. Для достижения соответствия критериям класса В требуется применение передовых методик проектирования ЭМИ. Системные показатели зависят от основной платы и шасси заказчика. |
|
Устойчивость |
EN 55024:1998+A1+A2 IEC 61000-4-3 |
Соответствует стандартам. Синусоидальная волна 1КГц, АМ 80%, от 80МГц до 1ГГц. В указанных пределах не выявлено какого-либо влияния на излучатель/приемник. |
|
Безопасность лазера для глаз |
FDA 21CFR 1040.10 и 1040.11 EN (IEC) 60825-1:2007 EN (IEC) 60825-2:2004+A1 |
Лазер 1 Класса соответствует требованиям CDRH Сертификат TüV № 50135086 |
|
Идентификация компонентов |
UL and CUL EN60950-1:2006 |
UL файл E317337 Сертификат TüV №50135086 (CB схема ) |
|
RoHS6 |
2002/95/EC 4.1&4.2 2005/747/EC 5&7&13 |
Соответствует стандартам*Прим.3 |
Абсолютные максимальные значения:
|
Параметр |
Обозначение |
Мин |
Макс |
Ед. измерения |
|
Температура хранения |
Ts |
-40 |
+85 |
°C |
|
Напряжение питания |
Vcc |
-0,5 |
3,6 |
В |
|
Относительная влажность |
RH |
5 |
85 |
% |
Рекомендуемые условия эксплуатации:
|
Параметр |
Обозначение |
Мин. |
Типовое |
Макс. |
Ед. измерения |
|
|
Рабочая температура |
TC |
OK-QSFP+-40G-MPO- SR4-150M |
0 |
|
70 |
°C |
|
Напряжение питания |
Vcc |
3,15 |
3,3 |
3,45 |
В |
|
|
Потребляемый ток |
Icc |
|
|
475 |
мА |
|
|
Агрегатная скорость передачи данных |
BRAVE |
|
41,25 |
|
Гбит/с |
|
|
Скорость передачи данных на линию |
BRLANE |
|
10.3125 |
|
Гбит/с |
|
Эксплуатационные характеристики - Электрические:
|
Параметр |
Обозначение |
Мин. |
Тип. |
Макс. |
Ед. Изм. |
Комментарии |
|
|
Передатчик |
|||||||
|
Допустимое отклонение напряжения на несимметричном входе |
|
0,3 |
|
4 |
В |
TP1 signal common |
|
|
Допустимое отклонение синфазного напряжения на входе (перемен.ток) |
|
15 |
|
|
мВ |
RMS |
|
|
Входной импеданс (дифференциальный) |
Zin |
85 |
100 |
115 |
ом |
Rin > 100 kohm @ DC |
|
|
TX Disable |
Выкл. |
VIH |
2 |
|
Vcc+0.3 |
В |
|
|
Вкл. |
VIL |
0 |
|
0,8 |
|
||
|
TX FAULT |
Ошибка |
VOH |
2,4 |
|
Vcc+0.3 |
В |
|
|
Норма |
VOL |
0 |
|
0,5 |
|
||
|
Приемник |
|||||||
|
Допустимое отклонение напряжения на несимметричном выходе |
|
-0,3 |
|
4 |
В |
TP1 signal common |
|
|
Напряжение синфазного сигнала (перемен.ток) |
|
|
|
7,5 |
мВ |
RMS |
|
|
Рассогласование входа-выхода при 1 мГц |
|
|
|
5 |
% |
|
|
|
Выходной импеданс (дифференциальный) |
Zout |
85 |
100 |
115 |
ohms |
|
|
|
Время нарастания и спада оптического сигнала |
tr/tf |
30 |
|
|
пс |
10%~90% |
|
|
RX_LOS |
LOS |
VOH |
2,4 |
|
Vcc+0.3 |
В |
|
|
Норма |
VOL |
0 |
|
0,8 |
В |
|
|
Оптические и электрические характеристики:
|
Параметр |
Обозначение |
Мин |
Тип. |
Макс |
Ед. Изм. |
|
OM3 MMF |
L |
0,5 |
- |
100 |
м |
|
Агрегатная скорость передачи |
BRAVE |
- |
40 |
- |
Гбит/с |
|
Скорость передачи на полосу |
BRLANE |
- |
10.3125 |
- |
Гбит/с |
|
Передатчик |
|||||
|
Центральная длина волны |
λC |
840 |
850 |
860 |
нм |
|
Ширина спектра RMS |
RMS |
- |
- |
0,65 |
нм |
|
Средняя мощность на выходе, на каждую полосу*прим.3 |
Pout/lane |
-7,6 |
- |
2,4 |
дБм |
|
ОМА передатчика, на полосу |
ТX_OMA/lane |
-5,6 |
- |
3 |
дБм |
|
Разность выходной мощности двух произвольно взятых полос (ОМА) |
|
- |
- |
4 |
дБ |
|
Пиковая мощность, на полосу |
|
- |
- |
4 |
дБм |
|
Ухудшение качества передачи за счет дисперсии, на полосу |
TDP/lane |
- |
- |
3,5 |
дБ |
|
Выходной оптический глаз*прим.4 |
В соответствии с IEEE 802.3ba-2010 |
||||
|
Время установки TX_Disable |
t_off |
- |
- |
100 |
мкс |
|
Приемник |
|||||
|
Центральная длина волны |
λc |
840 |
850 |
860 |
нм |
|
Порог повреждения приемника |
|
3,4 |
- |
- |
дБ |
|
Чувствительность приемника в ОМА на полосу |
Pmins |
- |
- |
-5,4 |
дБм |
|
Максимальная мощность приема, на полосу |
Pmax |
- |
- |
2,4 |
дБм |
|
Средняя мощность, на полосу |
RX/lane |
-7,9 |
- |
+1,0 |
дБм |
|
LOS De-Assert (отмена подтверждения потери сигнала), ОМА |
LOSD |
- |
- |
-7,5 |
дБм |
|
Коэффициент отражения приемника |
Rr |
- |
- |
-12 |
дБ |
|
LOS Assert (Потверждение потери сигнала) |
LOSA |
-30 |
- |
- |
дБм |
|
LOS Гистерезис*прим.7 |
|
0,5 |
- |
- |
дБ |
